CJ86 EMC zırhlı Deniz Güç ve Kontrol Kablosu 0.61KVBu ürün gemilerde, benzin platformlarında ve açık deniz binalarında güç, ışık ve kontrol sistemleri için kullanılır, genellikle çoğu alanda sabit kurulum ve gemilerde açık güverte için kullanılır. Gelişmiş EMC gereksinimlerini karşılamak için tasarım ekranlama özellikleri.Kablo doğrudan güneş ışığına maruz kalıyorsa koruyucu kaplama veya siyah dış kılıflı kablo tavsiye edilir.
CJ86 EMC zırhlı Deniz Güç ve Kontrol Kablosu 0.61KV
Bu ürün gemilerde, benzin platformlarında ve açık deniz binalarında güç, ışık ve kontrol sistemleri için kullanılır, genellikle çoğu alanda sabit kurulum ve gemilerde açık güverte için kullanılır. Gelişmiş EMC ekranlama özellikleri için gereksinimleri karşılayacak şekilde tasarım. doğrudan güneş ışığından koruyucu kaplama veya siyah dış kılıflı kablo tavsiye edilir.
CJ86 EMC zırhlı Deniz Güç ve Kontrol Kablosu 0.6/1KVİnşaatlar:
1. iletken
Örgülü bakır tel 1.0mm2 ila 10mm2 Sınıf 2
Örgülü bakır tel 16mm2 - 240mm2 Sınıf 5(Esnek)
2. Yalıtım
XLPE
3.Yatak
ayrı bant
4. Ekran
Bakır bant, %100 kaplama
5. Aşk
Bakır tel örgülü, %90'ı kaplıyor
5.Kılıf
Termoplastik Poliolefin(SHF1),Talep üzerine Termoset Poliolefin(SHF2)
standart renk siyah, diğer renkler istek üzerine.

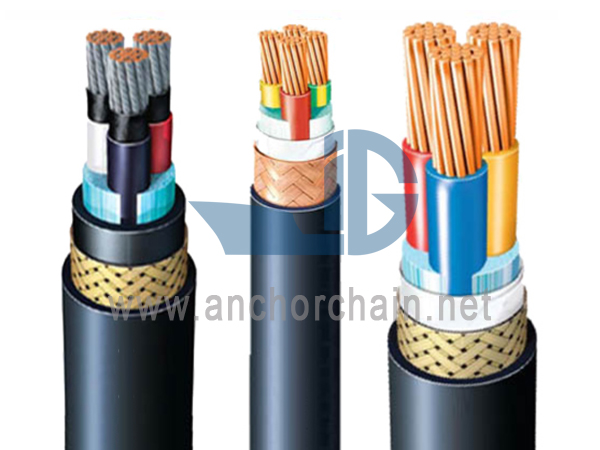

CJ86 EMC Zırhlı Güç ve Kontrol Kablosu Şeması
Uygulanan Standartlar:
Tasarım | IEC 60092-353 |
Orkestra şefi | IEC 60228 Sınıf 2,Sınıf 5 |
yalıtım | IEC 60092-351 |
Kılıf | IEC 60092-359 |
Alev geciktirici | IEC 60332-1-2 - tek yalıtımlı tel ve kablo testi IEC 60332-3-22 - demetlenmiş teller ve kablolar için test, kategori A |
Halojensiz | IEC 60754 serisi |
Duman emisyonu | IEC 61034 serisi |
Transfer Empedansı | IEC 61196-1 (tipik değer 26dB üzerinde 1mΩ/m 100MHz'de [20mΩ/m]) |
Servis şartları
1. Anma Gerilimi: AC 0,6/1kV (1,2kV)
DC 0,9/1,5kV (toprağa giden voltaj 0,9kV'u geçmiyorsa)
2.uzun süre çalışma sıcaklığı 90℃
3. Minimum önerilen kurulum sıcaklığı -15 °C
En düşük çalışma sıcaklığı -40 °C
4. mobil cihazlar için esnek kablolar, diğer kablolar sabit döşemedir
döşeme sırasında kablo bükülme yarıçapı aşağıdaki gibidir
Kablo Yapısı | Kablo Dış Çapı | Minimum Bükme Yarıçapı |
Metal Örgülü Zırhlı | 6D | |
Zırhsız | D≤25 | 4D |
D>25 | 6D |
Sertifikalar:
Deniz kablomuz aşağıdaki Sınıflandırma Dernekleri tarafından tip onayı almıştır.
DNV,BV,CCS,NK,ABS,LR,RS,RINA,GL
