JIS F 7399 Akaryakıt Tankı Acil Kapatma VanalarıKategori:JIS Marine Hızlı Kapanan VanaMalzeme:Bronz, PirinçStandartlar:JIS F7399Sertifika:CCS, BV, ABS, DNV/GL, LR, NKPaketleme Detayları:Kontrplak CaseFob Fiyat:En Son Fiyatı Şimdi Alın Menşe Yeri :Çin
Menşe Yeri: Çin

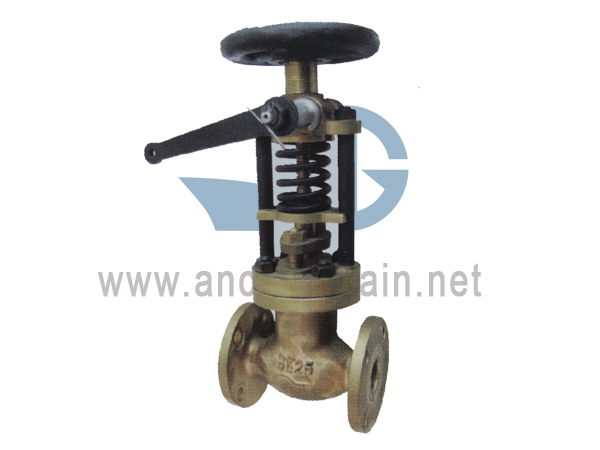

Çin Denizcilik Bronz Yağ Tankı Hızlı Kapatma Vanası JIS F7399 10K:
Deniz Hızlı Kapatma Valfi, acil durumlarda akaryakıt/yağlama yağı boru hattını kapatmak için kullanılır. Kol veya hava silindiri ile kontrol edilebilir. Malzeme döküm çelik, bronz, sfero demir olabilir.
Çalışma tipi: Manuel (Kol) veya Pnömatik olarak çalıştırılan
Tasarım Standardı: JIS F7399-1996
Test Standardı: JIS 7400-1996
Hidrolik Test Basıncı: Gövde- 0.7Mpa, Koltuk-0.2Mpa, Hızlı kapanma için Conta-0.1Mpa
JIS B2220 - 10K uyarınca flanş boyutu
Ana Malzeme:
Gövde: Bronz veya Pirinç
Bonnet: Bronz veya Pirinç
Koltuk: Bronz veya Pirinç
Disk: Bronz veya Pirinç
Gövde: Pirinç (C3771BD)
Çalışma Mili: SUS403
Çalıştırma Kolu: SUS403
El çarkı: FC200 (Dökme demir)
Conta: asbestsiz
Ana Boyut Listesi (mm):
| DN | d | L | D | C | Cıvata Deliği NO. | Cıvata Deliği Çapı | Flanş kalınlığı | H | D2 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
