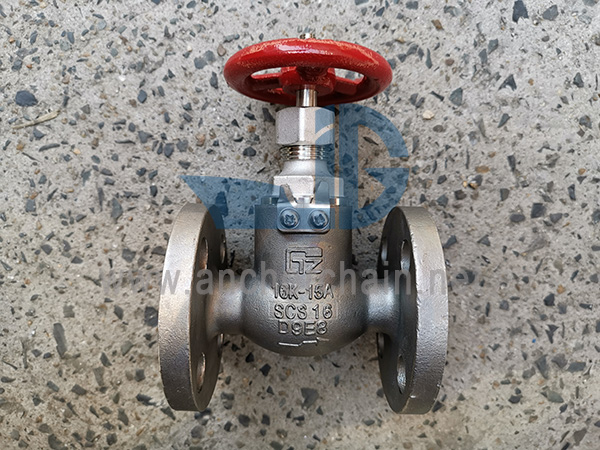

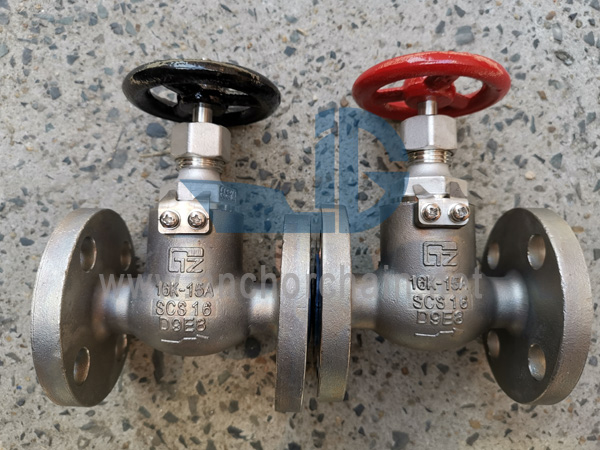

JIS F 7409 16K SCS16 Paslanmaz Çelik Vidalı Küresel ÇekvalflerDeniz Vidalı Küresel Çekvalf ayrıca denizcilik SDNR Valfi, denizcilik durdurma çekvalf,deniz küre geri dönüşsüz valf, deniz küre çekvalf olarak da adlandırılır..vs.İşlev: aç/kapat boru sistemi ve orta geri akışı önleyin. Tasarım Standardı: JIS F7409-1996
JIS B2220-16K uyarınca Flanş Boyutu
Ana Malzeme:
1-Gövde: Paslanmaz Çelik(SCS16)/SUS316L
2 Diskli: Paslanmaz Çelik(SCS16)/SUS316L
3-Stem: Paslanmaz Çelik(SCS16)/SUS316L
4-Kaput: Paslanmaz Çelik(SCS16)/SUS316L
5-El Çarkı: Dökme Demir (FC200)
IMPA Kodu | Boyut | L | D | C | Cıvata Deliği Sayısı | h | t | H | D2 |
751071 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
751072 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
751073 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
751074 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
751075 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
