Evrensel Fairlead Zincir TekerleğiEvrensel Fairlead Zincir Tekerleği: kabloyu yönlendirmek ve yönünü değiştirmek veya dışa aktarma konumunu sınırlamak ve kablo ile gövde arasındaki sürtünmeyi azaltmak için Fairlead, ana Makaralı Fairlead, cleat Roller Fairlead, açık tip makaralı kılavuz kablo ünitesi, 360 ° Döner fairlead vb.
Evrensel Fairlead Zincir Çarkı
Evrensel Fairlead Zincir Tekerleği: kabloyu yönlendirmek ve yönünü değiştirmek veya dışa aktarma konumunu sınırlamak ve kablo ile gövde arasındaki sürtünmeyi azaltmak için Fairlead, ana Makaralı Fairlead, cleat Makaralı Fairlead, açık tip makaralı kılavuz kablo ünitesi, 360 ° Döner Fairlead ve benzeri.

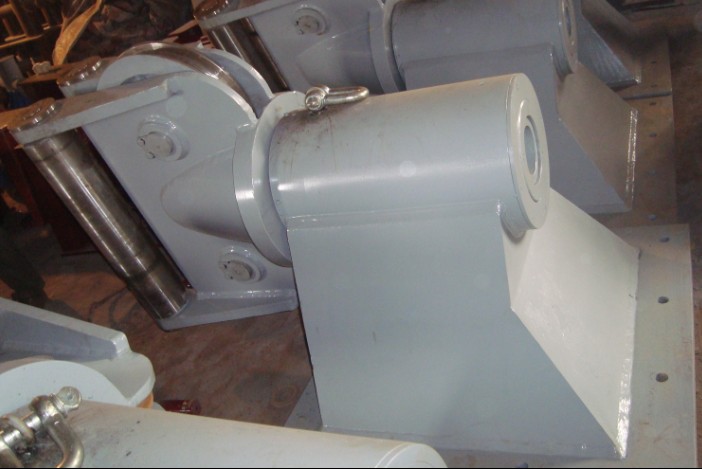

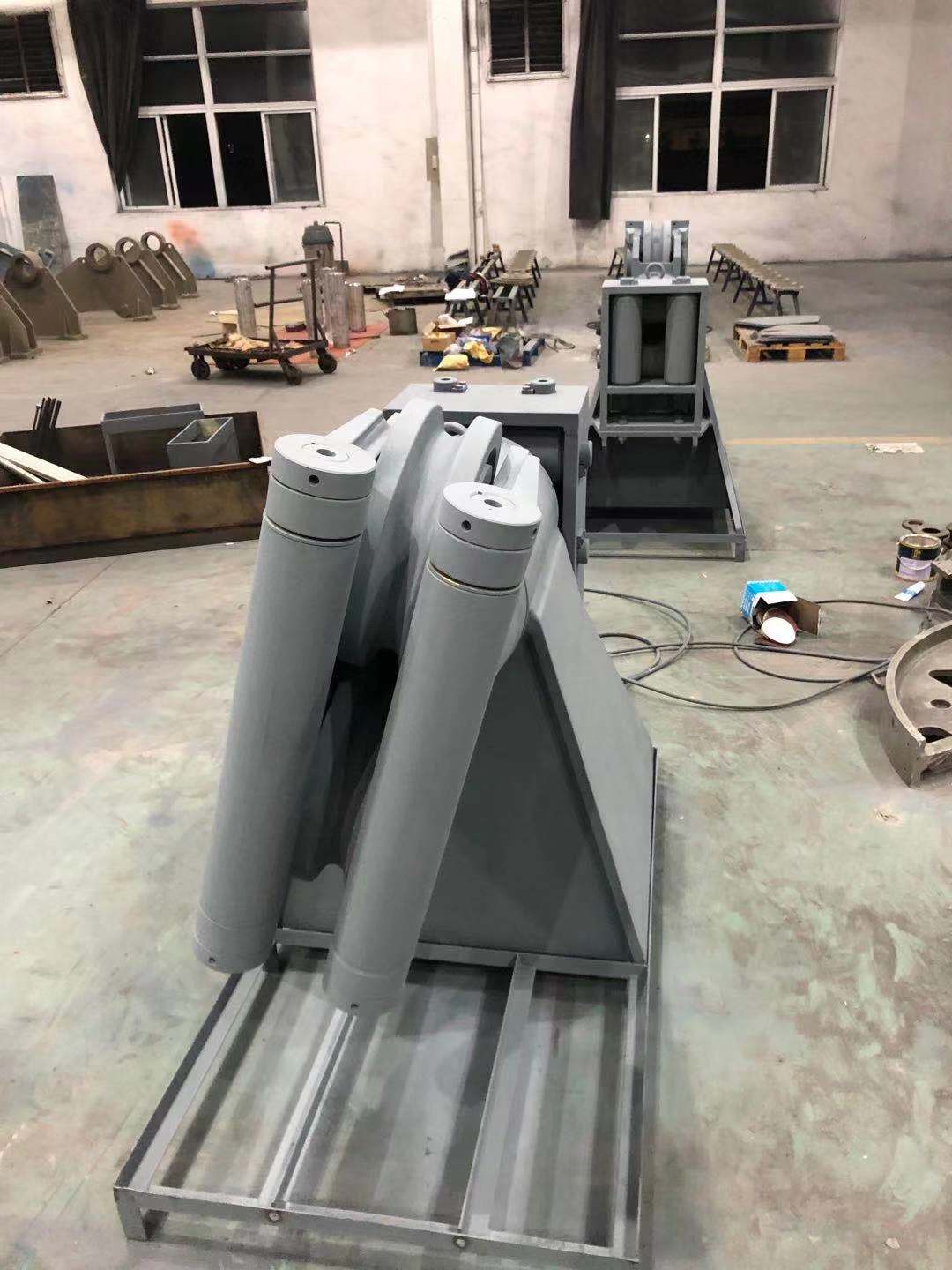

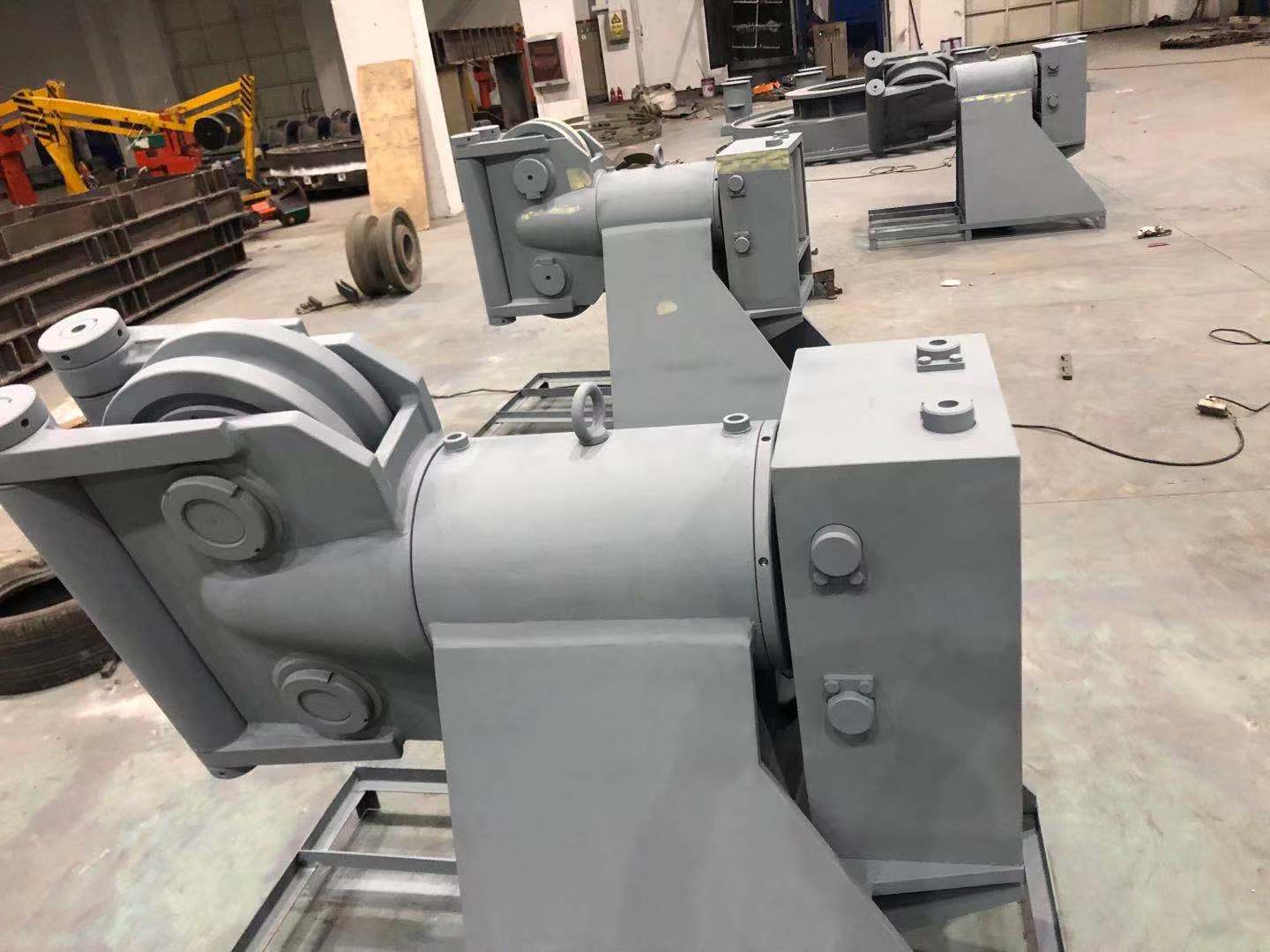

Evrensel Fairlead Zincirli Çark, braket, ana silindir ve braket şeklinde yerleştirilmiş merkezi ekseni etrafında serbestçe dönebilen adı geçen ana silindirin kablo kılavuz araçları dahil, ana boru şeklindeki gövde merkezi ekseni boyunca bir açık delik ile donatılmıştır; kılavuz kablo tertibatı iki dış kontrplak içerir ve kontrplak arasında yan yana yerleştirilmiş iki paralel makara seti, ana silindirin ön yüzeyine dikey olarak yerleştirilmiş kontrplak; ana silindir ve tekerlek kullanarak entegre tasarım, kompakt yapı, küçük alan, küçük gemilere kolayca uygulanabilir; Bu arada, silindir kafasının kablo kılavuzu, ana eksen etrafında serbestçe dönebilir, bu nedenle, kablo kılavuzunun farklı yönelimlerinin ihtiyaçlarını karşılamak için yüksek esneklik, fairlead hızını büyük ölçüde iyileştirerek, birçok ekipman ve işgücü kaynağı tasarrufu sağlar; kontrplak ön uç muhafazası, böylece kablonun daha pürüzsüz olması, kablo sürtünme hasarı için çeliğin kenarından kaçınılması.
|
Şekil No. |
Kurşun Kasnak Stok No. |
Kasnak Çapı (inç) |
Her Bir Standart (ibs) |
Ağırlık Her Biri (ibs) |
Boyutlar (inç) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1 / 2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1 / 2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1 / 2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1 / 2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
